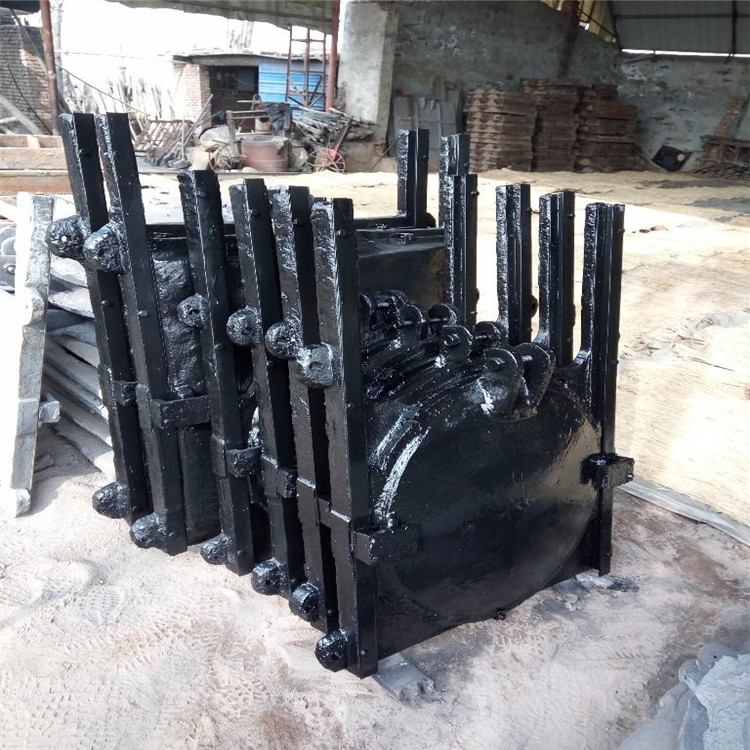

鑄鐵鑲銅閘門主要用于給排水、防汛、灌溉、水利、水電工程中,用來截止、疏通水流或起調節水位的作用。本系列閘門可分為方形MZF、圓形MZY、AZY 和矩形MZJ 三類,它采用獨特的外弧形設計,結構合理、受力均勻,采用優質灰口鑄鐵或球墨鑄鐵、不銹鋼制造,止水密封面鑲銅條或橡膠,并經精密加工后配研,達到平面接觸密封,密封性能好,當密封止水性能下降時,可通過楔塊裝置的調整加以解決。
鑄鐵鑲銅閘門結構特點及工作原理:
1、鑄鐵鑲銅閘門由門框、閘板、導軌、密封條、傳動螺桿、吊塊螺母/吊耳和可調整密封機構等部件組成,其中門框和閘板均由優質灰口鑄鐵或球墨鑄鐵制成,導軌左右對稱布置且用不銹鋼螺栓定位銷與門框二側端部連接（對中小口徑的閘門,其導軌可與門框澆注成一體）,導軌長度一般為閘門全開啟高度的 1/2～1/3,因而整體結構強度高、剛性高、耐磨、耐腐蝕性好、承壓能力大。
2、鑄鐵鑲銅閘門通過楔塊裝置的楔緊達到密封,密封材料為銅合金或橡膠,并經精密加工后配研,故密封性好。
3、采用預埋鋼板或預埋螺栓式安裝,安裝、調試、使用、維護方便,使用壽命長。
4、 品種規格齊全,適應性廣。
5 、鑄鐵鑲銅閘門與啟閉機配套使用,閘門為工作部分,啟閉機為閘門開啟與關閉的執行部分,啟閉機由人力、電機或氣動、液壓機構帶動傳動裝置的齒輪、蝸輪蝸桿等運轉,驅動傳動螺母或螺桿轉動使閘軸作垂 升降運動,從而開啟或關閉閘門,達到 水、關水或調節水位的目的。
